Pìoba SSAW

Pìob SSAW'S e pìob mòr a th' ann an trast-thomhas a chaidh a chruthachadh à coil stàilinn agus air a tàthadh le seam shnìomhanach (helical) a' cleachdadh tàthadh arc fon uisge.Tha SSAW a’ seasamh airson Spiral Submerged Arc Welded, agus an teirm "Ciall pìob SSAW" ann an solar mar as trice a’ toirt iomradh air an t-slighe saothrachaidh SAW shnìomhanach seo agus cho freagarrach sa tha e airson tar-chuir air astar fada agus pròiseactan mòra OD.

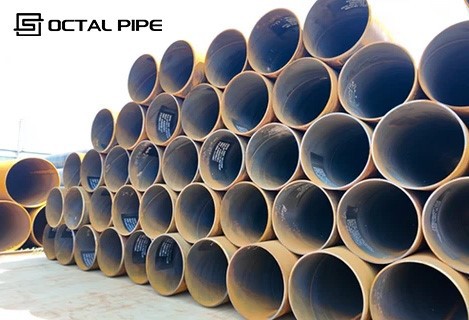

Tha na pìoban SSAW againn rim faighinn ann an trast-thomhas mòr (φ508mm gu φ1626mm) agus diofar thiugh balla, a’ dèanamh cinnteach à earbsachd ann an tar-chuir lionn air astar fada. Air an riochdachadh a rèir inbhean API 5L, ISO, agus ASTM, tha na pìoban sin air an togail gus seasamh ri fìor chuideam agus àrainneachdan cruaidh.
Le dealas airson saothrachadh mionaideach, bidh Octal Pipe a’ lìbhrigeadh fhuasglaidhean cosgais- èifeachdach gun a bhith a’ toirt buaidh air càileachd, gar dèanamh nar com-pàirtiche earbsach airson na feumalachdan loidhne-phìoban agad.

Tha Pìoba Stàilinn Welded SSAW, ris an canar cuideachd Spiral Submerged Arc Welded Pipe, air a thoirt gu buil a’ cleachdadh coilichean stàilinn àrd-inbhe mar stuthan amh. Tha an truinnsear stàilinn air a chruthachadh gu snìomhach agus air a tàthadh a’ cleachdadh innleachd tàthaidh arc fon uisge le uèir dùbailte fèin-ghluasadach. Bidh an dòigh tàthaidh sònraichte seo a’ cuir às do chuideaman tensile tron ​​​​phròiseas tàthaidh, a’ dèanamh cinnteach à tàthadh àrd-inbhe le coileanadh seasmhach. Tha pìoban SSAW air an cleachdadh gu farsaing ann an grunn phròiseactan loidhne-phìoban, leithid còmhdhail ola is gas agus bun-structar togail.

Tàthadh SSAW (Tàthadh Arc fon uisge le dà thaobh)
Tàthadh SSAWcleachdadh gu h-àbhaisteachtàthadh arc fon uisge (SAW)gus seam shnìomhanach a chruthachadh le dol a-steach seasmhach agus càileachd co-phàirteach a ghabhas ath-aithris, agus bidh mòran loidhnichean a’ cleachdadh tàthadh dà-thaobh (ID/OD) a rèir sònrachadh pròiseict.

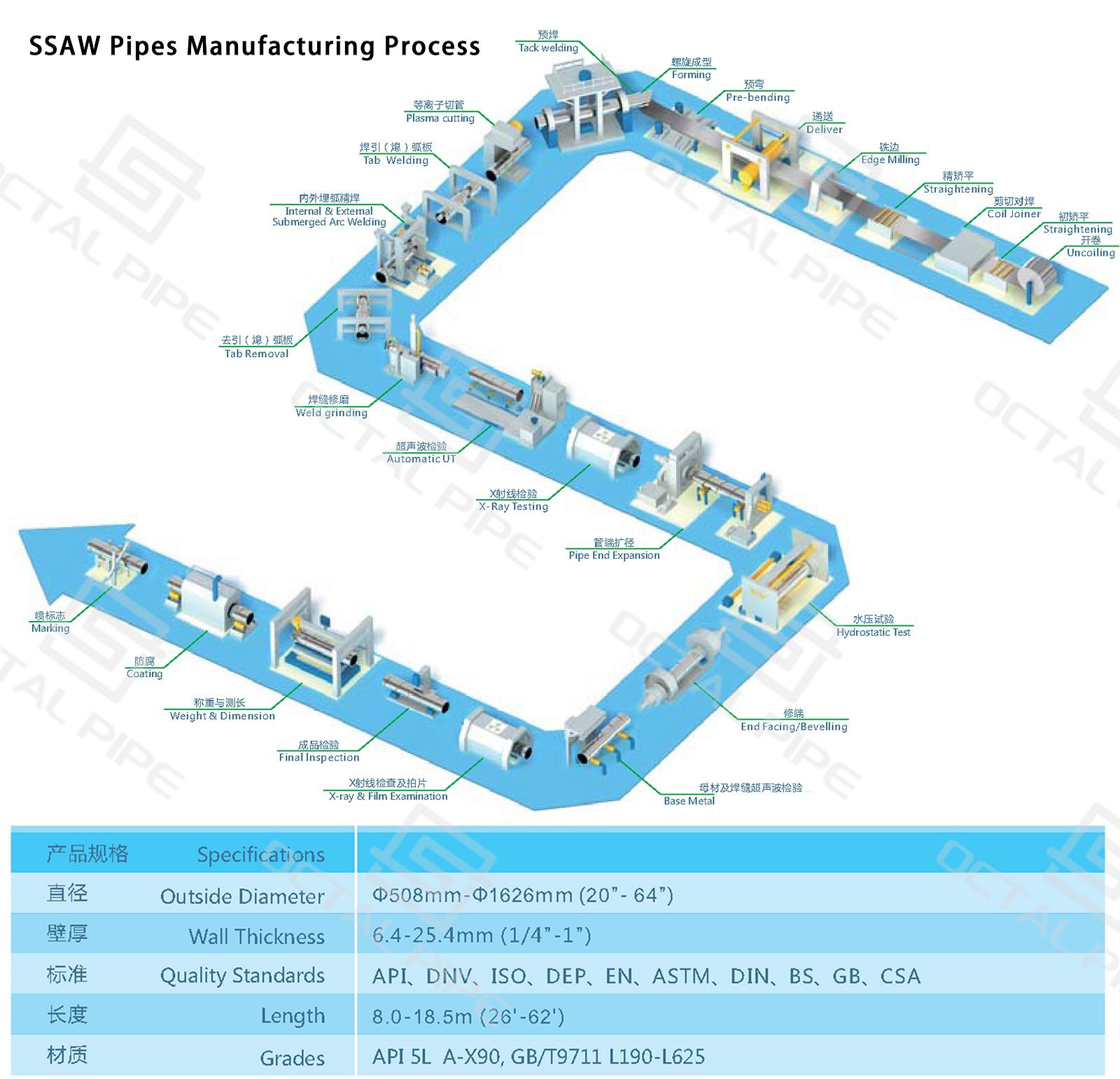

Tha pròiseas saothrachaidh phìoban stàilinn SSAW a’ leantainn dòighean adhartach airson cinneasachadh àrd-chàileachd is èifeachdach. Am measg nam prìomh cheumannan tha:

• Sgrùdadh Stuthan Raw: Bithear a’ sgrùdadh coilichean stàilinn àrd-, leithid ìrean Q235, Q345, agus API 5L, airson gèilleadh ri inbhean eadar-nàiseanta (API, ISO, ASTM, msaa).
• A' cruthachadh: Tha corailean stàilinn fuar- air an cruthachadh ann an cumaidhean shnìomhanach gus dèanamh cinnteach à ionracas structarail as fheàrr.
• Tàthadh: Bidh tàthadh arc fon uisge dùbailte fèin-ghluasadach a’ dèanamh cinnteach gu bheil tàthadh sàr-mhath agus neart còmhla.
• Làimhseachadh teas: Bidh na pìoban a’ dol tro phròiseasan làimhseachaidh teas (annealing no normalachadh) gus faochadh a thoirt do chuideaman agus gus feartan meacanaigeach a leasachadh.
• Deuchainn & Sgrùdadh: A’ toirt a-steach sgrùdaidhean meud, sgrùdadh lèirsinneach, deuchainn ultrasonic (UT), agus deuchainn hydrostatic gus dèanamh cinnteach à càileachd is coileanadh toraidh.
• Làimhseachadh uachdar: Bithear a’ cleachdadh còmhdach an-aghaidh creimeadh leithid 3PE agus FBE gus seasmhachd na pìoba àrdachadh ann an àrainneachdan cruaidh.

• Trast-thomhas a-muigh (OD): φ508–φ1626 mm (20"–64")
• Tighead balla (WT): 6.4-25.4 mm
• Fad: 8.0–18.5 m(26'–62'); gearradh gnàthaichte-gu-faid ri fhaighinn
• Ìrean stuthan:
• API 5L:ÌreA–X90(PSL1 / PSL2)
• GB/T 9711: L190–L625 (e.g., L245, L290, L320, L360, L415, L450, L485)
• Ìrean eile ma thèid an iarraidh gu sònrachadh pròiseict
• Inbhean le taic: API 5L, ISO 3183, GB / T 9711, ASTM, EN, BS, DIN, CSA, DNV (inbhe loidhne-phìoban thar-oirthir)
• Dèanamh:Snìomhanach Submerged Arc Welded (SSAW), SAW le dà thaobh (ID/OD), coil-biadhadh le bleith iomall, tracadh seam fèin-ghluasadach, air-loidhne NDT, deuchainn uisge-uisge, beveling, agus amalachadh loidhne còmhdach

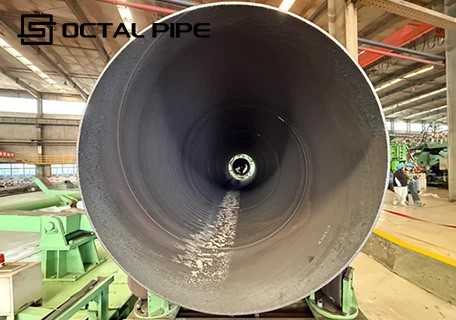

• Crìoch mu dheireadh / còmhdach:Crìochan soilleir no beveled a rèir ìre; taobh a-muigh3LPE/FBE/epoxy(còmhdaichean a-staigh roghainneil a rèir pròiseact); comharrachadh agus às-mhalairt pacadh
• Sgrùdadh & Sgrìobhainnean:100% hydrotest; UT/RT gach ìre no ITP; MTCGA 10204 3.1/3.2agus làn chlàran NDT rim faighinn

Pìoban LSAW vs HSAW (SSAW): Prìomh eadar-dhealachaidhean

Ciamar a làimhsicheas pìob SSAW cuideam?

Tha comas cuideamdealbhadh-stèidhichte-tha e an urraOD, tighead balla, ìre stàilinn (SMYS / cuideam ceadaichte), feart dealbhaidh, cuibhreann coirbeachd, agus teòthachd obrachaidhfon chòd/speactram iomchaidh. Airson pìob loidhne SSAW/HSAW, tha ionracas cuideam air a dhèanamh tèarainte le bhith a’ cumail smachd air anseam helical: bidh luchd-ceannach a 'sònrachadh mar as triceseam tàthaidh làn-fad NDT (UT/RT a rèir ITP a’ phròiseict)agus feumar deuchainn hydrostatic nuair a tha sin iomchaidh, agus mar sin tha gabhail ris stèidhichte air ionracas seam clàraichte agus fianais deuchainn. Is e riaghailt phractaigeach ann an solar: ma tha an t-seirbheis ann an cunnart nas àirde (cuideam nas àirde, seirbheis goirt, no riatanasan sealbhadair nas cruaidhe), teann an òrdugh airtaghadh ìre / WT agus raon seam NDTseach a bhith an urra ri tagraidhean coitcheann “coileanadh cuideam”.

Air pròiseactan SSAW/HSAW, is ann ainneamh a tha am “pas/fàilligeadh" mu dheidhinn tagraidhean neart coitcheann-tha e a’ tighinn sìos gusmachd glacadh seam. Mar as trice bidh ceannaichean a’ glasadh air trì prìomh nithean, agus seo dìreach far a bheil Octal Pipe a’ cur smachd agus fianais.

• Seasmhachd seam (a 'cruthachadh → seasmhachd tàthaidh):Bidh càileachd seam helical a ’tòiseachadh mus tàthadh. Mura h-eil cruthachadh shnìomhanach seasmhach, chì thu e nas fhaide air adhart marseam a’ falbh air falbh, gluasad ubhal-ghort, agus ìomhaigh neo-chòmhnard grìogagan, a tha an uairsin a 'toirt air adhart còmhraidhean NDT agus càraidh a bharrachd. Bidh Octal Pipe a’ cumail smachd air an t-seata cruthachaidh- suas agus a’ cumail nam paramadairean tàthaidh am broinn uinneag shònraichte gus am fuirich an t-seam co-chòrdail bhon chiad phìob chun an fhear mu dheireadh sa chrannchur.
• Raon NDT a tha -dearbhaidh sgrùdaidh (chan e "rinn sinn deuchainn"):Is e na tha ceannaichean dha-rìribh ag iarraidh:A bheil an t-seam helical air a sgrùdadh làn fhaid? Dè an dòigh, agus dè am bunait gabhail?Pìob Octal a 'co-thaobhadhCòmhdach UT/RTagus an riaghailt rèiteachaidh (gabhail ri/ath{0}}deuchainn/diùltadh) chun na h-ìre riaghlaidh agus ITP a’ phròiseict, agus a’ toirt seachad an fhianais sgrùdaidh mar phàirt den phasgan fuasglaidh-is e seo a chuireas casg air puingean-gleidhidh làraich agus ath{2}}lùban sgrùdaidh.
• Lorg sgrìobhainnean a mhaireas fìrinn làraich:Bidh mòran diùltadh a’ tachairt às deidh an lìbhrigeadh nuair a tha pìoban air an cumail mu thràth agus nach urrainn don neach-dèiligidh rèiteachadhteas/coil → comharrachadh pìoba → Aithisgean NDT/hydro → MTC. Bidh Octal Pipe a’ lìbhrigeadh pasgan a ghabhas lorg (EN10204 3.1; 3.2 ma thèid iarraidh) le mapadh lot, gus an urrainn dha QA stuth a leigeil ma sgaoil gun a bhith a’ ruith nan ceanglaichean a tha a dhìth.

Nuair a bhios ceannaichean a’ faighneachd doneadar-dhealachadh eadar pìoban LSAW agus HSAW, chan e a-mhàin “plate vs coil” - a th’ anns a’ cheist dha-rìribh ach is e an seòrsa seam a lughdaicheas cead, cunnart achaidh, agus foillseachadh clàr fo shònrachadh a’ phròiseict.

Prìomh eadar-dhealachaidhean a bheir buaidh air cead agus coileanadh làraich

A bheil cosgais pìoba SSAW-eifeachdach?

Airson trast-thomhas mòr, tha SSAW gu tric èifeachdach a thaobh cosgais a chionn 's gu bheil coil{1}}a’ toirt taic do chruth shnìomhanachcinneasachadh leantainneach agus gluasad seasmhach, a tha mar as trice a’ leasachadh ancosgais - cothromachadh ùine luaidheair pacaidean mòra OD. Tha an fhìor luach mar as trice a-staighcosgais iomlan an stàlaidh, not a claim % saving: when liubhairtair a shlaodadh le crannchur / meud gus a bhith co-ionnan ris an aghaidh obrach, bidh cunnradairean a’ lughdachadh ùine rèiteach, gluasadan crann, agus stadan “meud a dhìth”.

Anns a’ mhòr-chuid de thairgsean, bidh SSAW “èifeachdach a thaobh cosgais” nuair a lughdaicheas e brisidh pròiseict iomlan-nas lugha de bhriseadh loidsistigs, sgaoileadh QA nas socraiche, agus nas lugha de dh’ obair làraich-an àite a bhith an urra ri prìs aonad nas ìsle a-mhàin.

Bidh pìob SSAW (HSAW) gu tric air a shònrachadh nuair a tha dùbhlain an àite-obrach timchealllàimhseachadh, ionracas còmhdach, uidheamachadh -luaths suas, agus leig às pàipearan, chan e dìreach "neart pìoba." BhoPìob Octal's sealladh solair, is e am pasgan SSAW ceart am fear a thaa’ mairsinn suidheachadh na làraich le nas lugha de phuingean grèim agus nas lugha de dh’ ath-obair, le taic bho fhianais sgrùdaidh a ghabhas sgrùdadh.

• Ruigsinneachd cuibhrichte (slighean beinne / ROW cumhang / togail cuibhrichte):
• Chan e duilgheadas làrach-obrach a thàthadh fhèin-tha eùine co-thaobhadh: talamh neo-chòmhnard agus gluasadan togail goirid a’ leudachadh chùisean marovality, gluasad dìreach, agus suidheachadh crìochnachaidh neo-chunbhalach, a dh'fhàsas nas slaodaiche-suas agus a mheudaicheas ceartachadh èignichte. Mar as trice bidh Octal Pipe a 'toirt taic dha na làraichean sin le bhith a' glasadhsmachdan meud (OD / ovality / straightness) agus deireadh prep (PE / BE)air thoiseach, agus air a chuir air falbh le comharrachadh pasgan soilleir gus nach bi sgiobaidhean a’ caitheamh ùine a ’rèiteach mheudan aig an raon obrach.

• Talamh fliuch (slighean aibhne / talamh fliuch / uisge talmhainn àrd):
• Ann an làimhseachadh eabarach agus ìsleachadh-a-steach, tha am pian cumantamilleadh còmhdach agus eallach obrach càraidh saor-làithean, a dh’ fhaodadh dàil a chuir air ais-lìonadh agus ath-sgrùdaidhean a bhrosnachadh. Faodaidh Octal Pipe an òrdugh a cho-thaobhadh le pasgan còmhdach practaigeach (nuair a tha e air a shònrachadh) agus na sgrìobhainnean fuasglaidh taic a thoirt seachad- gus nach eil sgioba na làraich steigte a’ dearbhadh gun tèid gabhail ris às deidh don phìob a bhith air a chuir air dòigh mu thràth.

• Sgaoileadh toraidh àrd (fosgail-togail raoin / logistics slaodadh fada):
• Gu tric bidh cinneasachd air a challastar fuasglaidh, chan e luaths riochdachaidh-pròiseactan air an cumailpasganan measgaichte, ceanglaichean lorg a dhìth, no pacaidean sgrùdaidh nach eil a’ mapadh gu glan ri comharran pìoba. Seo far a bheil Octal Pipe ag amas air smachd luchdan: dealachadh tòrr, comharrachadh soilleir, agus pasgan sgrìobhainnean a tha a’ ceangalteas/coil → comharrachadh pìoba → fianais sgrùdaidh → MTC, a’ lughdachadh puingean gleidhidh QA rè an stàlaidh.

• Uinneagan obrach goirid (trannsaichean bailteil / gluasadan oidhche / cead-obair chuingealaichte):
• Nuair nach eil aig sgiobaidhean ach beagan uairean a thìde, bidh mì-chothromachadh sam bith daor:neo-chunbhalachd bevel, atharrachadh meud, no farsaingeachd sgrùdaidh neo-shoilleirgu sgiobalta a’ tionndadh gu bhith a’ bleith / ag ath-obair agus uinneagan air chall. Mar as trice bidh ceannaichean a’ sònrachadh feumalachdan iomchaidh nas teann (fulangas, crìochnachadh deireannach, ro-innleachd faid), agus faodaidh Octal Pipe an solar a phacadh a rèir sin leis na clàran sgrùdaidh a chuidicheas làrach QA a leigeil ma sgaoil gun dàil.

• Dèanamh Adhartach (Inneal-Smachd ìre):Bidh Octal Pipe a’ ruith cinneasachadh SSAW/HSAW air inneal sònraichteloidhne cruthachaidh shnìomhanachletandem tàthadh arc fon uisge ioma-uèir (SAW)airson an t-seam helical (tàthadh ID / OD ri fhaighinn nuair a thèid a shònrachadh). Tha seasmhachd seam a’ faighinn taic bhocomas tàthaidh air-loidhne-seam UT/RT, air a leantainn leuidheamachd deuchainn hydrostatic, Beveling deireadh CNC / aghaidh, agus comharrachadh fèin-obrachail-mar sin chan e dìreach pìob a th' anns na gheibh thu, ach pròiseas-le taic le smachdan a ghabhas tomhas.
• Sìona-Inbhean Stèidhichte & Sgrìobhainnean Ionadail (EPC-Càirdeil):Mar sholaraiche pìoba SSAW stèidhichte ann an Sìona, tha Octal Pipe a’ toirt taic do gach cuid riatanasan às-mhalairt agus pròiseact dachaigheil le seata sgrìobhainnean ionadail-mar as trice a’ còmhdachGB/T 9711(pìob loidhne) agusSY/T 5037(pìob tàthaichte shnìomhanach airson seirbheis lionntan) far a bheil sin iomchaidh, a bharrachd air clàran sgrùdaidh sònraichte a’ phròiseict. Bidh sinn a 'toirt seachadMTC dà-chànanach / pasganan sgrìobhainnean, lorg tòrr soilleir (teas / coil → comharrachadh pìoba), agus faodaidh e co-òrdanachadhfianais treas-phàrtaidh(me, SGS/BV) nuair a bhios feum air-a’ cur a-steach nas luaithe airson ath-sgrùdadh EPC agus nas socraiche airson stuth a sgaoileadh air-làrach.
• Pasgan fuasglaidh càileachd seam:Tha an t-seam shnìomhanach a 'faighinn taic bhotàthadh seam NDT (UT/RT gach PO/spec)agus deuchainn hydrostatic nuair a bhios feum air, le aithisgean air am pacadh le crannchur gus puingean grèim QA a lughdachadh às deidh an lìbhrigeadh.
• Lìbhrigeadh air a thogail airson sruth-obrach:Faodar luchdan baidse a chuir air dòigh a rèir meud / lot agus sreath togail, le comharran soilleir agus liostaichean pacaidh gus ùine rèiteach làraich a lughdachadh agus stadan “pìos a tha a dhìth” a lughdachadh.

Cuir fios a-nis

Ceistean Cumanta



C: Dè a tha pìob SSAW a 'ciallachadh ann an solar pìoban stàilinn?

A:Tha e a’ ciallachadh acoil-stèidhichte, shnìomhanach-seam SAW pìoba stàilinnmar as trice air a thaghadh airsontar-chuir OD mòrfar a bheil èifeachdas lìbhrigidh agus tomhasan cunbhalach cudromach.

C: Dè a th 'ann an tàthadh SSAW?

A:Tha tàthadh SSAWtàthadh arc fon uisge air seam helical, gu tric air a chur an sàs letàthadh a-staigh / a-muigh nuair a thèid a shònrachadhgus coinneachadh ri riatanasan sgrùdaidh pròiseict agus coileanadh.

C: Dè an diofar eadar pìoban LSAW agus HSAW?

A: LSAWcleachdadh aseam dìreach bhon phlàta, fhadHSAW (SSAW mar as trice)cleachdadh aseam helical bhon choil; mar as trice tha an roghainn air a stiùireadh leRaon OD, gabhail ri spec pròiseict, agus farsaingeachd sgrùdaidh air an t-seam.

C: Dè an cruth iomlan de phìob SSAW?

A:Tha SSAW a’ ciallachadhArc submerged shnìomhanach air a thàthadhpìob, a 'toirt iomradh air seam helical air a dhèanamh letàthadh arc fon uisge (SAW).
